PHD-11TF-29
一入一出 開關量輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
晶體管（電阻）
開關量輸入隔離式安全柵
一入一出
輸入: 觸點及NAMUR接近開關
輸出: 晶體管 (電阻）
概述
開關量輸入晶體管輸出隔離式安全柵，將來自危險區的開關觸點或接近開關的輸入信號，通過安全柵隔離傳輸?shù)桨踩珔^(qū)，
晶體管輸出。輸入控制具有電阻特性的無源晶體管輸出。輸出有四種定義狀態：短路報警電阻≤240Ω，1-信號1.4KΩ≤電阻值≤1.6KΩ，
0-信號13KΩ≤電阻值≤14KΩ，斷路報警電阻>100KΩ。這種輸出特性反應信號線上的線路狀態。模塊的撥碼開關用來設置輸入輸出同向或反向控制，
以及設置線路故障報警指示功能。
該產品需獨立供電，電源、輸入、輸出三端隔離
| 輸入信號 | 觸點及NAMUR接近開關 |
|---|---|
| 傳感器供電電壓 | 約8V |
| 開關頻率 | ≤5kHz |
| 現場輸入電流 |
現場輸入電流：＞2.1mA時，輸出閉合，表示ON
＜1.2mA時，輸出開路，表示OFF
|
| 輸入狀態轉換及報警開關 |
撥碼開關K1置“ON”側，輸出狀態跟輸入狀態相反
撥碼開關K1置“OFF”側，輸出狀態跟輸入狀態一致
撥碼開關K2置“ON”側，電路選用指示燈紅燈LFD報警功能
撥碼開關K3、K4暫無作用
|
| 輸出信號 | 晶體管(電阻)，最大承受電壓≤30V DC |
| 輸出特性 |
外部供電電壓8V時，短路報警電阻≤240Ω，
1-信號1.4kΩ≤電阻值≤1.6kΩ
0-信號13kΩ≤電阻值≤14kΩ，斷路報警電阻＞100kΩ
|
| 供電電壓 | 18~35V DC，功耗≤30mA(24V DC供電，晶體管導通時） |
| LED指示燈 |
綠色 - 電源指示
黃色 - 正常工作狀態
紅色 - LFD指示，線路故障報警
|
| 溫度參數 | 工作溫度：-20℃~+60℃；存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關輸入等現場設備 |
| 安裝場所 | 安裝在安全區，可與最高處于0區， IIC， 20區，IIIC 危險場所的本安儀表連接 |
| 路線故障檢測 (LFD) |
用戶可在模塊頂部的開關選擇“ON”側, 啟用故障檢測功能, 并通過LED紅色燈指示報警?，F(xiàn)場輸入電流>7mA, 短路報警 (SC); 現場輸入電流<0.1mA, 開路報警（LB)。諾開關觸點輸入, 需斷線檢測功能(斷線,短路)，應在開關兩端并聯22KΩ電阻,

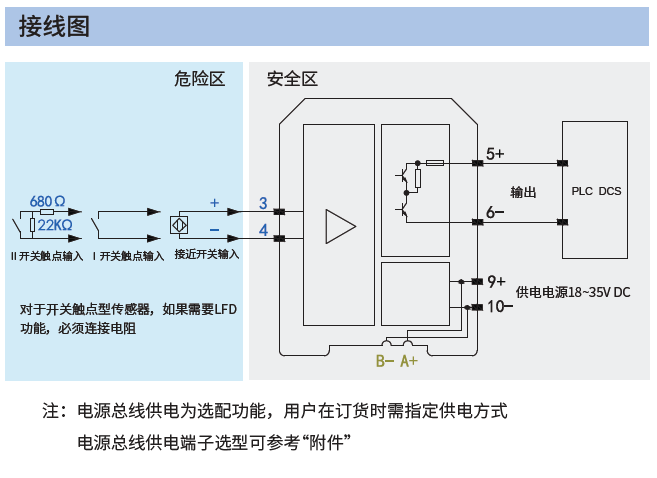

串聯680Ω電阻 (如下圖接線圖中開關觸點 II)。
|

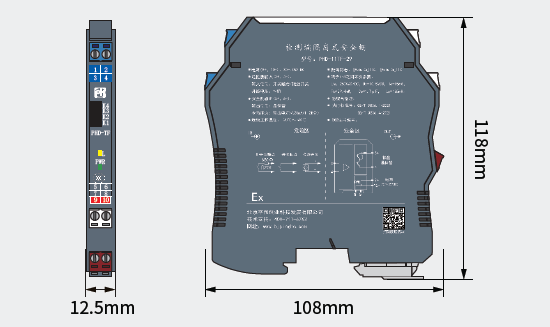

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
| 認證標準 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 防爆標志 | [Exia Ga]ⅡC、[Exia Da]ⅢC |
| 認證參數(端子3-4之間) | Um：250V AC/DC，Uo=10.5V DC，Io=15mA，Po=39.4mW，Co=1.7μF，Lo=165mH |
