PHG-11TD
一入一出 直流信號輸入 直流信號輸出
-
通道數：
一進一出
-
輸入：
直流信號
-
輸出：
直流信號
模擬量輸入（出）信號隔離器
PHG-11TD
一入一出
一入一出
輸入: 直流信號
輸出: 直流信號
概述
模擬量輸出信號隔離器，可實現將電流或電壓信號經隔離、轉換為電流或電壓信號輸出，輸入、輸出參數可根據用戶需求定制。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 直流信號 （電流/電壓） |
|---|---|
| 輸入阻抗 |
電壓型≥100kΩ 電流型≤100Ω |
| 輸出信號 | 直流信號（電流/電壓） |
| 負載電阻 |
電流型負載電阻≤500Ω 電壓型負載電阻<5mA |
| 供電電壓 |
18-35V DC 電流輸出< 0.6W；電壓輸出< 0.5W |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 響應時間 | 5ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁性兼容 | GB/T 18268 （IEC 61326-1） |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 電流源，電壓源 |

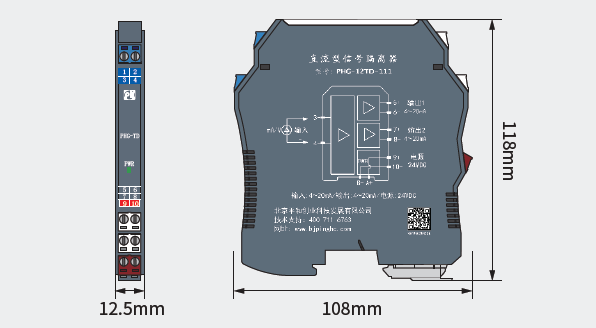

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
