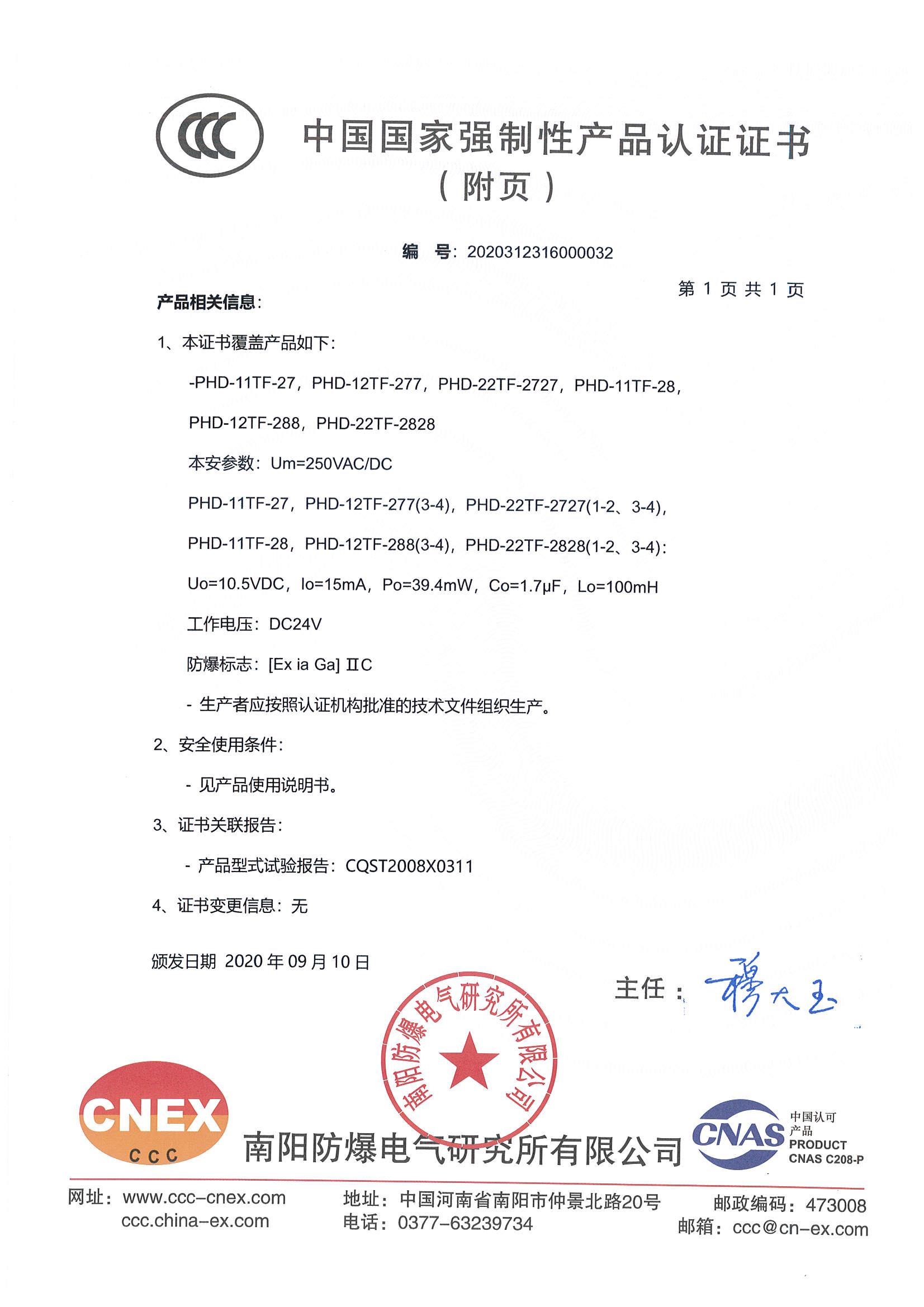

PHG-22TF-2828
二入二出 觸點及NAMUR接近開關輸入 晶體管輸出
-
通道數：
二進二出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
晶體管
開關量輸入隔離式安全柵
二入一出
輸入: 觸點及NAMUR接近開關
概述
輸出: 晶體管
概述
開關量輸入晶體管輸出信號隔離器，將開關觸點或接近開關的輸入信號，通過隔離轉換為晶體管輸出。線路故障檢測通過單獨的繼電器輸出（選配），并在模塊頂部通過LED燈顯示。模塊開關用來選擇通道的相位和是否需要線路故障檢測功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 觸點及NAMUR接近開關 |
|---|---|
| 傳感器供電電壓 | 約8V |
| 輸入頻率范圍 | ≤5kHz |
| 輸入/輸出特性 | 現場輸入電流：>2.1mA時, 輸出閉合, 表示ON；現場輸入電流：<1.2mA時, 輸出開路, 表示OFF |
| 輸出e-c間導通/截止狀態(tài)可轉換控制 |
撥碼開關K1，K3置“ON”側，晶體管輸出e-c導通 撥碼開關K1，K3置“OFF”側，晶體管輸出e-c截止 撥碼開關K2，K4置“ON”側，電路選用指示燈紅燈LFD報警功能 |
| 輸出信號 | 晶體管 |
| 輸出特性 | NPN型晶體管發(fā)射極或電極開路輸出 |
| 驅動能力 | 輸出電流≤20mA (1.2kΩ), 內部最大電流100mA, 設短路電流保護 |
| 供電電壓 | 18~35V DC, 功耗<1.3W (24V供電, 晶體管導通時) |
| LED指示燈 |
綠色: 電源指示
黃色: 輸出晶體管正常工作狀態(tài)
紅色: LFD指示, 路線故障報警
|
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ (500V DC) (輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關輸入等現場設備 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 路線故障檢測 (LFD) |
用戶可在模塊頂部的開關選擇“ON”側, 啟用故障檢測功能, 并通過LED紅色燈指示報警?，F場輸入電流>7mA, 短路報警 (SC); 現場輸入電流<0.1mA, 開路報警（LB)。諾開關觸點輸入, 需斷線檢測功能(斷線,短路)，應在開關兩端并聯22KΩ電阻,
串聯680Ω電阻 (如下圖接線圖中開關觸點 II)。
|
