PHM-7230.Ex 三通道開關量輸入模塊
產品概述
支持帶電熱插拔

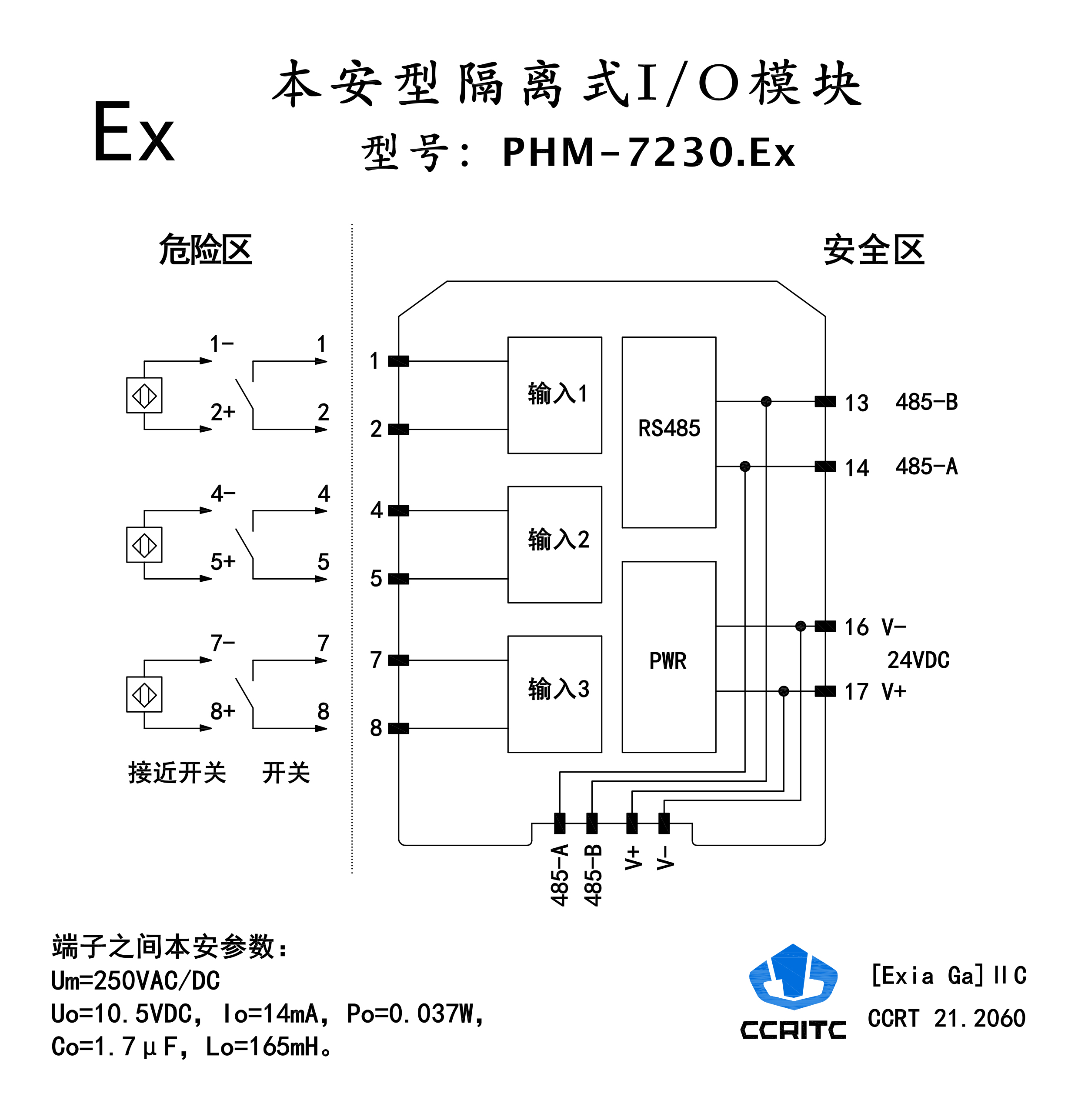

將工業現場危險區的3路開關量信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式，將數字信號提供給PHM-7100、PLC或上位機系統。
支持帶電熱插拔
1）支持MODBUS RTU通訊協議，通訊速率高達115200bps
2）輸入信名之間/通訊/電源 完全隔離
3）支持電源總線和接線端子兩種方式供電和通訊
4）與PHM-7100配合使用支持MODBUS TCP/IP，簡化安裝
維護流程，提升數據傳輸性能

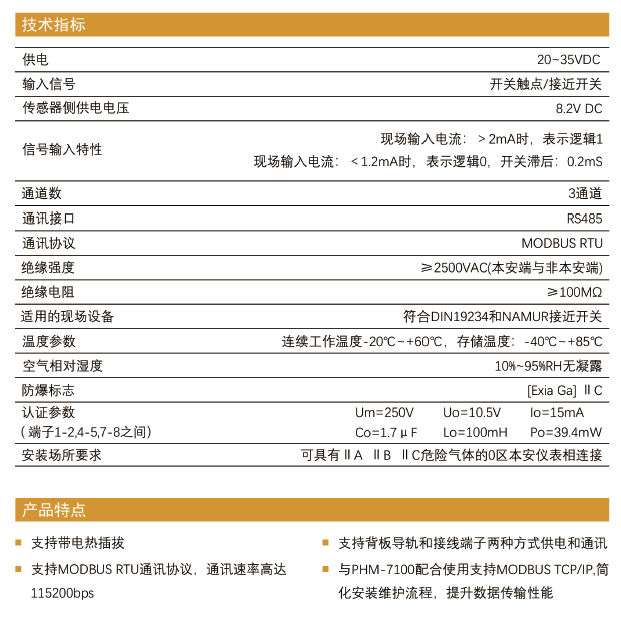

| 供電電壓 | 20~35V DC |
|---|---|
| 輸入信號 | 開關觸點/接近開關 |
| 傳感器側供電電壓 | 8.2V DC |
| 信號輸入特性 |
現場輸入電流：＞2mA時，表示邏輯1
現場輸入電流：＜1.2mA時，表示邏輯0，開關滯后：0.2ms
|
| 通道數 | 3通道 |
| 通訊接口 | RS-485 |
| 通訊協議 | MODBUS RTU |
| 絕緣強度 | ≥2500V AC(本安端與非本安端) |
| 絕緣電阻 | ≥100MΩ |
| 適用的現場設備 | 符合DIN19234和NAMUR接近開關 |
| 工作溫度 | -20°C~+60°C |
| 存儲溫度 | -40°C~+85°C |
| 環境濕度 | ≤95%RH無凝露 |

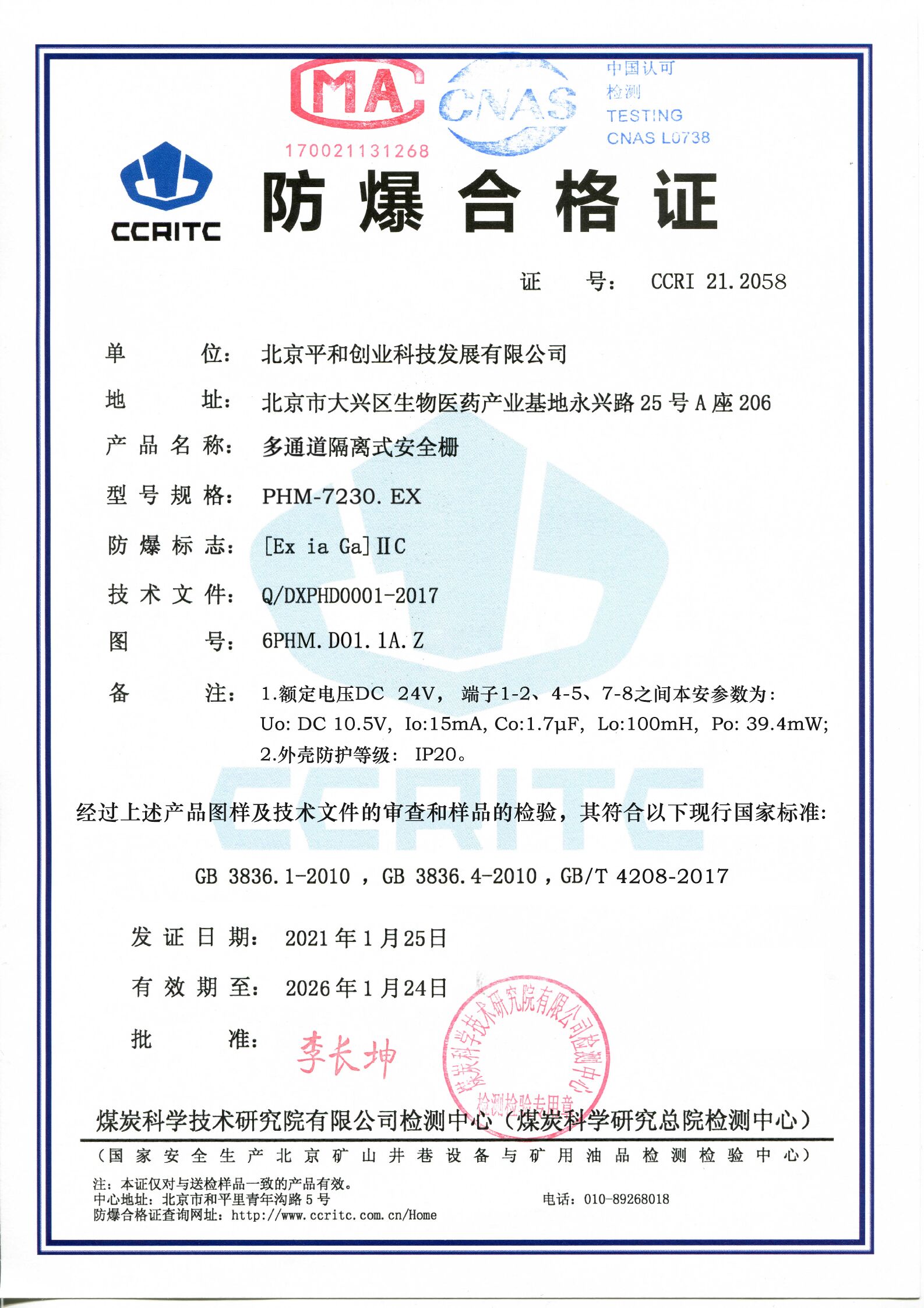

| 防爆標志 | [Exia Ga] ⅡC |
| 認證參數 | Um=250V Uo=10.5V Io=15mA Co=1.7μF Lo=100mH Po=39.4mW |
| 安裝場所要求 | 可具有ⅡA 、ⅡB 、ⅡC危險氣體的0區本安儀表相連接 |
| 尺寸規格 | 110mmx17.5mmx90mm（長寬高） |
| 安裝方式 | DIN35mm型導軌 |
