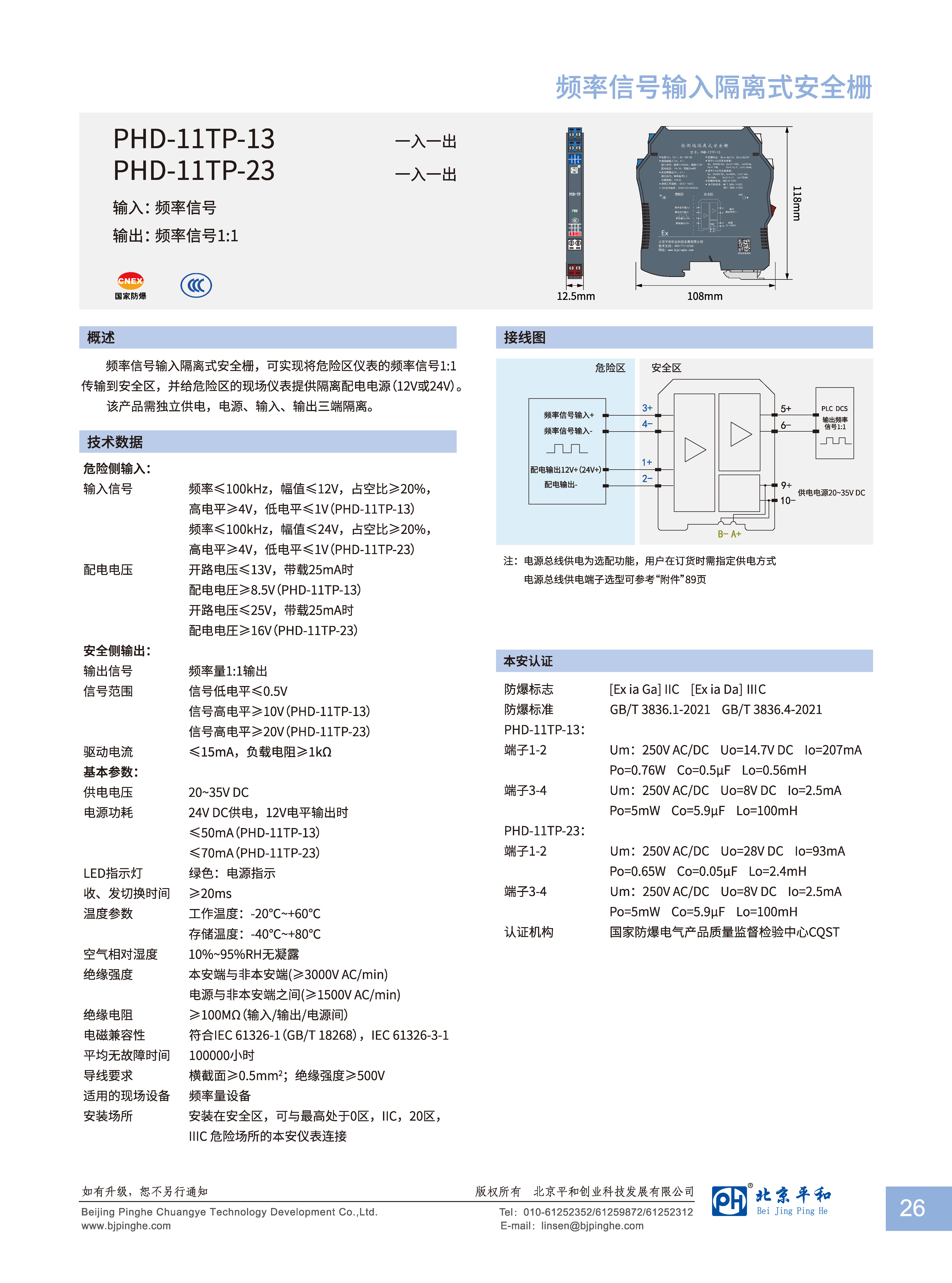

PHD-11TP-13
一入一出 頻率量輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
頻率信號
-
輸出：
頻率量1:1
頻率信號輸入隔離式安全柵
一入一出 (12V配電)
輸入：頻率信號
輸出：頻率信號1:1
輸出：頻率信號1:1
概述

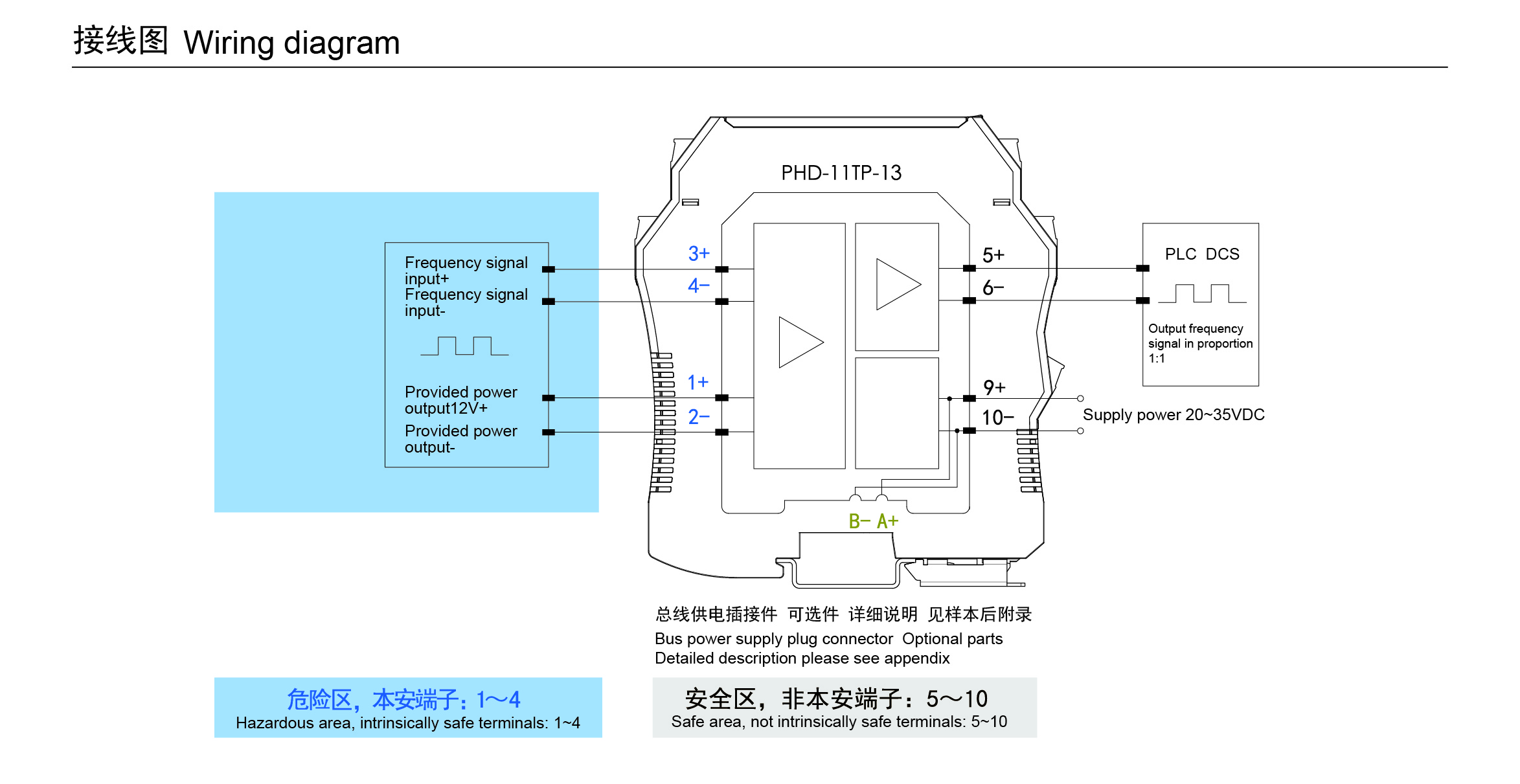

頻率信號輸入隔離式安全柵，可實現將危險區儀表的頻率信號1:1傳輸到安全區，并給危險區的現場儀表提供隔離配電電源(12V或24V)。
頻率信號輸入隔離式安全柵，可實現將危險區儀表的頻率信號1:1傳輸到安全區，并給危險區的現場儀表提供隔離配電電源(12V或24V)。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 頻率≤100KHz，幅值≤12V，占空比≥20%，高電平≥4V，低電平≤1V |
|---|---|
| 配電電壓 | 開路電壓≤13V，帶載25mA時配電電壓≥8.5V |
| 輸出信號 | 頻率信號1:1 |
| 信號范圍 |
信號低電平≤0.5V 信號高電平≥10V |
| 驅動電流 | ≤15mA，負載電阻≥1kΩ |
| 供電電壓 | 18~35V DC，功耗 ≤50mA |
| LED指示燈 | 綠色：電源指示 |
| 收，發切換時間 | ≥20ms |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 頻率量設備 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |

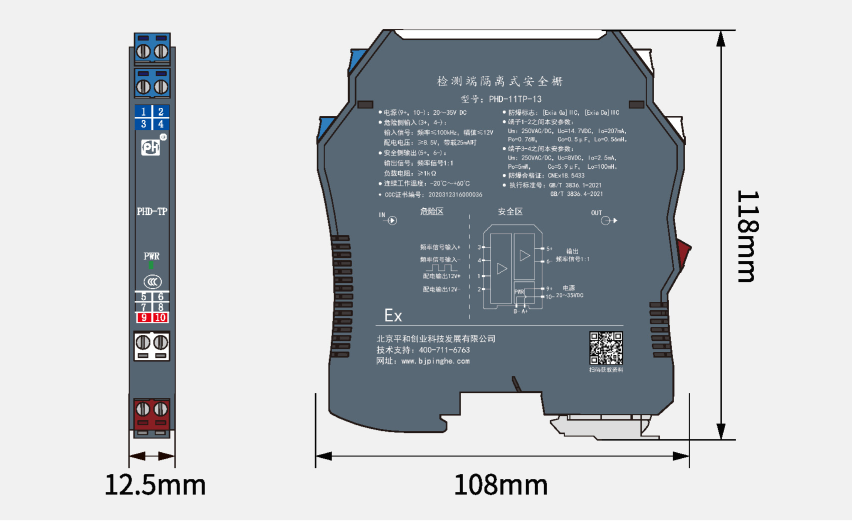

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數（端子1-2之間） | Um=250V AC/DC, Uo=14.7V DC, Io=207mA, Po=0.76W, Co=0.5uF, Lo=0.56mH |
| 認證參數（端子3-4之間） | Um=250V AC/DC, Uo=8V DC, Io=2.5mA, Po=5mW, Co=5.9uF, Lo=100mH |

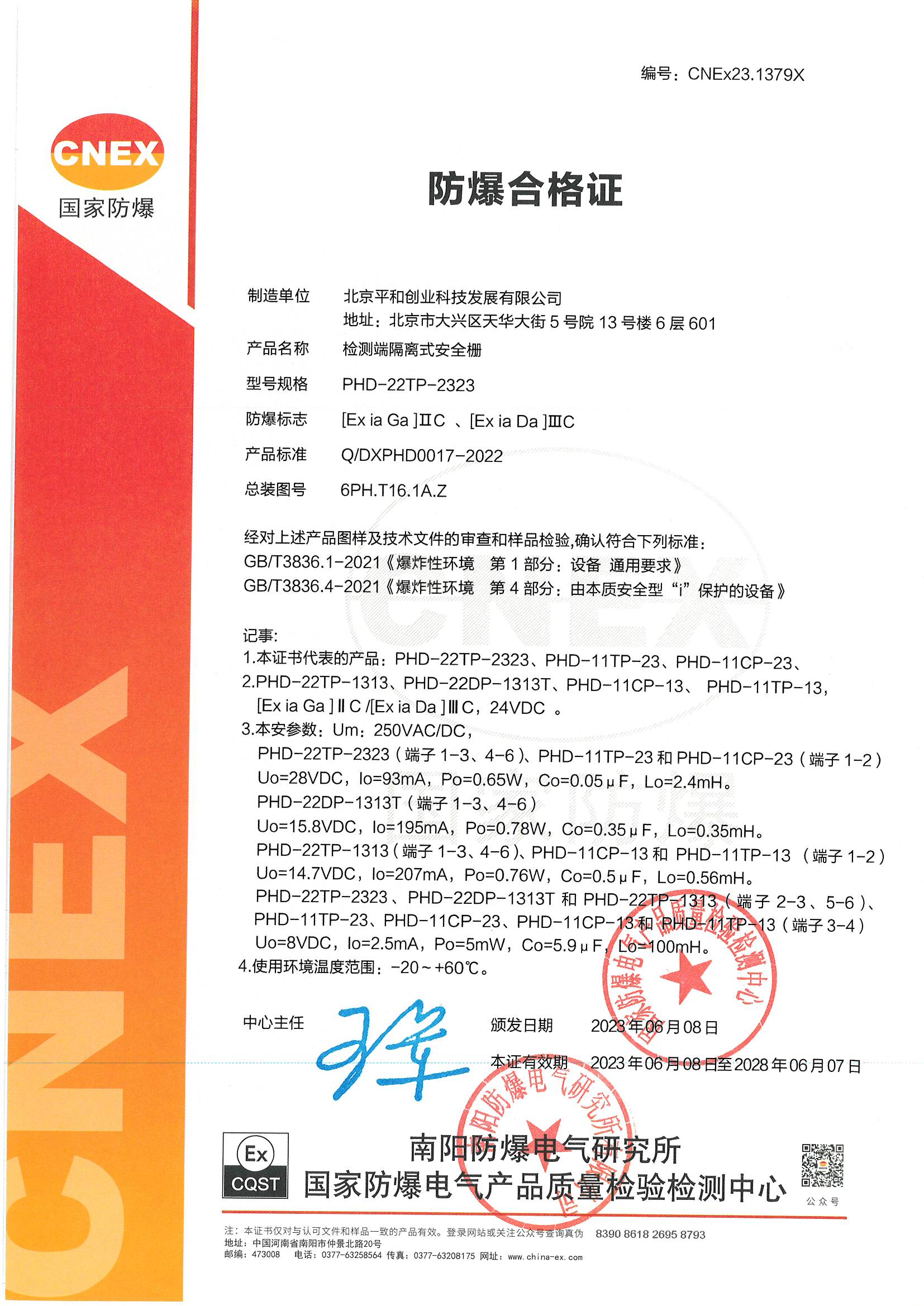

| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
